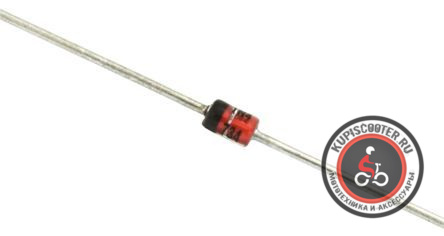

Диод замка зажигания Honda Dio AF35 new
Артикул: 298924
В наличии
Цена
210 Р.
Характеристики
На хонда дио аф35 с 5-штырьковым коммутатором стоит так называемая "защита от угона" - в замке зажигания 12вольт с помощью стабилитрона преобразуется в 8 вольт и подается на розовый провод коммутатора. Без этих 8 вольт коммутатор не будет выдавать искру.
При неправильном подключении, коротких замыканиях, этот стабилитрон может сгореть, тогда завести скутер не получится (коммутатор не будет работать).
В этом случае надо выпаять старый и впаять новый стабилитрон как показано на фото, на нем показаны цвета проводов у китайского замка зажигания, на японском замке соответствие цветов - (зеленокрасный -> красночерный), (белый -> красный), (синий -> розовый)

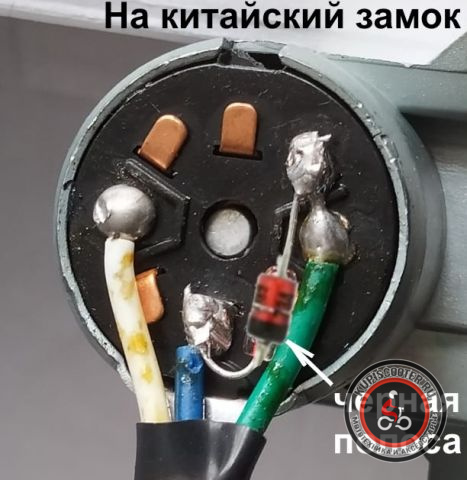

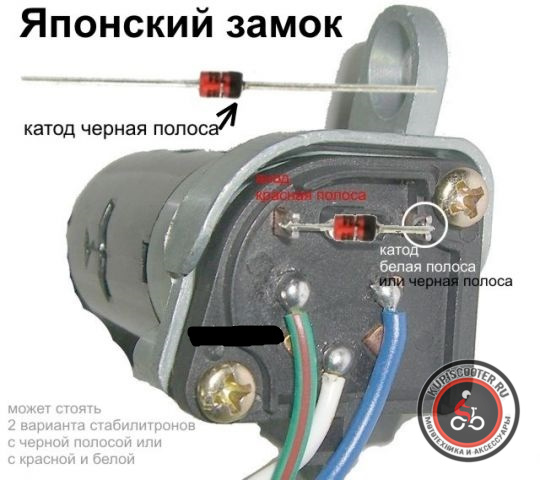

Вариант подключения на китайский замок - на втором фото, на японский - на третьем
При неправильном подключении, коротких замыканиях, этот стабилитрон может сгореть, тогда завести скутер не получится (коммутатор не будет работать).
В этом случае надо выпаять старый и впаять новый стабилитрон как показано на фото, на нем показаны цвета проводов у китайского замка зажигания, на японском замке соответствие цветов - (зеленокрасный -> красночерный), (белый -> красный), (синий -> розовый)
Вариант подключения на китайский замок - на втором фото, на японский - на третьем
На хонда дио аф35 с 5-штырьковым коммутатором стоит так называемая "защита от угона" - в замке зажигания 12вольт с помощью стабилитрона преобразуется в 8 вольт и подается на розовый провод коммутатора. Без этих 8 вольт коммутатор не будет выдавать искру.
При неправильном подключении, коротких замыканиях, этот стабилитрон может сгореть, тогда завести скутер не получится (коммутатор не будет работать).
В этом случае надо выпаять старый и впаять новый стабилитрон как показано на фото, на нем показаны цвета проводов у китайского замка зажигания, на японском замке соответствие цветов - (зеленокрасный -> красночерный), (белый -> красный), (синий -> розовый)
Вариант подключения на китайский замок - на втором фото, на японский - на третьем
При неправильном подключении, коротких замыканиях, этот стабилитрон может сгореть, тогда завести скутер не получится (коммутатор не будет работать).
В этом случае надо выпаять старый и впаять новый стабилитрон как показано на фото, на нем показаны цвета проводов у китайского замка зажигания, на японском замке соответствие цветов - (зеленокрасный -> красночерный), (белый -> красный), (синий -> розовый)
Вариант подключения на китайский замок - на втором фото, на японский - на третьем
